Recuperación de la Estructura de un Cimborrio

Dentro del Proyecto de Rehabilitación de este edificio para Nueva Escuela de Música de Pamplona, por parte del arquitecto don Manuel Blasco Blanco se incluyó la recuperación del cimborrio existente en el edificio original, perdido en torno a los años treinta.

Para su resolución se ha utilizada madera microlaminada (Kerto). A través de la información existente en archivo fotográfico se ha intentado ser lo más fiel posible al original, el cual con toda seguridad también fue resuelto con madera. Se consigue así un elemento de una ligereza notable, algo importante por tratarse de una sobrecarga eliminada del edificio hace décadas.

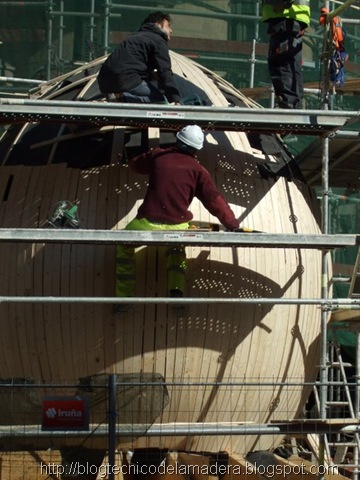

Tras la instalación de una primera capa impermeable se resolvió la superficie mediante una envolvente de tarima de madera, superficie sobre la que se fijó, con intermediación de una lámina impermeable y transpirable, la teja de zinc con forma de escama que da al cimborrio su aspecto final. Dicha teja está dispuesta formando un dibujo geométrico combinando tres colores.

Las piezas que componen la estructura principal del cimborrio fueron mecanizadas en taller y montadas a pie de obra. En el mismo emplazamiento se completaron el resto de capas que compone el cimborrio, siendo después elevado a su emplazamiento definitivo, en una maniobra que ya ha sido relatada en el Blog Técnico de la Madera, en la siguiente entrada:

Elevación del Cimborrio. Nueva Escuela de Música de Pamplona

La realización corrió a cargo de Madergia

Holanda: Torre mirador, Reusel, ateliereenarchitecten

En los Países Bajos existen más de 50 lugares marcados como puntos de partida en un plano, para el uso recreativo del paisaje rural. La gente estaciona sus vehículos en estos lugares, y no en cualquier parte, para preservar esas áreas. Desde estos puntos, se puede explorar la naturaleza a pie, en bicicleta de montaña, a caballo etc. En la pequeña ciudad Reusel, esta nominación motivó a una empresa deportiva local a proponer un parque de deportes al aire libre.

La principal atracción es una torre de 25 metros de altura, con instalaciones deportivas de escalada con cuerda y escalada libre. Consta de seis cubos, que cuelgan de un núcleo de columnas de acero. Una caja de escalas recta asciende y cruza los cubos varias veces en diferentes posiciones.

Dos de los seis cubos son accesibles. El tercero, es una plataforma para escalada con cuerda y una pared de escalada libre. En el cubo de arriba, se puede disfrutar de una vista panorámica del paisaje circundante y hay una plataforma para escalada con cuerda. Los atletas que suben por el muro de 13 metros de alto en escalada libre, pueden ser observados por los visitantes del restaurante adyacente.

Se pueden encontrar enormes pilas de troncos del bosque que rodea el lugar. El revestimiento de la torre consiste en los mismos troncos, reducido a la mitad, al despojarlos de cortezas y dimensionarlos. De esta manera, se integran como un producto de su propio entorno.

La escalada de las escaleras es una experiencia sorprendente, debido a las distintas intersecciones de éstas y los cubos, y las diversas direcciones que toma el revestimiento. El uso de la madera hace que la obra encaje en su entorno. Las formas (ortogonales, no naturales), por otra parte crear una emocionante composición.

Fuente original en inglés
Traducción al español
Estudio de arquitectura

Sala multiusos en Corporación La Granja

El proyecto de Sielfeld & Vergara Arquitectos se emplaza en un bosque de eucaliptus de 26 hectáreas (sector Oriente del Jardín Botánico Nacional de Chile) en que existen otros edificios contiguos (invernadero, gerencia y talleres) de la Corporación La Granja, cuya función de beneficencia es la capacitación socio-laboral de jóvenes con discapacidad intelectual. El encargo de una sala multiusos surgió de la necesidad de constituir un lugar de encuentro dentro del complejo educacional cuya arquitectura debía además incentivar la relación con la naturaleza, tanto para los discapacitados, como para toda la comunidad de la corporación . Con aportes del Banco de Hong Kong, la Sociedad Verein “Vamos” y otros benefactores, se pudo finalmente materializar una propuesta que cumplía con los requerimientos planteados.

La relación con el paisaje es uno de los requerimientos primordiales del proyecto, dado que el encuentro con la naturaleza es un mecanismo relevante que incentiva la inserción socio-laboral de los jóvenes con discapacidad intelectual.

El complejo “La Granja” integra a la zona de bosque áreas de cultivo, zona para animales, juegos y edificios con uso de talleres, comedor y servicios, correspondiendo a un desarrollo urbano de pequeña escala a modo de villa. Los edificios de madera contiguos son precarios y construidos con técnicas tradicionales. El nuevo edificio incorpora ese paisaje cultural y reinterpreta métodos tradicionales de construcción en madera, no sólo para ser consecuente con la arquitectura del lugar, sino para que pueda ser construido a un bajo precio con la mano de obra disponible.

El volumen toma posición en el terreno sobre una plataforma estructurada en muros de contención de hormigón armado. La materia básica de la estructura es la madera de pino insigne; con ella se resuelve tanto la tabiquería, como toda la estructura de techumbre a través de vigas portantes de celosía que quedan a la vista. Todos los elementos de conexión entre las distintas piezas de madera son de acero galvanizado.

Los revestimientos exteriores se resuelven con un tinglado de pino impregnado y las terminaciones interiores, con placas de terciado y de otros aglomerados de bajo precio, todos ellos con terminación a la vista, logrando un edificio sustentable y séptico, que a través de un adecuado tratamiento de la madera expone con honestidad su austera materialidad constructiva, irradiando calidez.

El acondicionamiento ambiental se consigue generando sistemas de ventilación cruzada y sistemas pasivos de ventilación de los elementos constructivos, como techumbres y paramentos, logrando una construcción “viva”, hecha con materiales biodegradables, capaz de respirar y permanecer en el tiempo.

Más información:

Centro de Transferencia Tecnológica de la Madera CORMA

Sielfeld & Vergara Arquitectos

Envolvente térmica de las construcciones de madera.

La madera presenta muchas ventajas de cara a la mejora de la envolvente térmica de un edificio.
Debido a su carácter aislante, así como a una facilidad de mecanizado, mediante el sistema multicapa permite diseñar muros que con espesores equivalentes a los de la construcción "tradicional" poseen transmitancias térmicas mucho menores a las exigidas por el actual Código Técnico de la Edificación español.

Se muestran dos ejemplos de composición de muros y su correspondiente valor de transmitancia térmica. Iguales valores podrían haberse obtenido utilizando otro tipo de aislantes más ecológicos.

La vivienda de las fotografías es obra del estudio Lázaro-Grijelmo arquitectos.

UM=0,383 W/m2·K Grosor total de muro 20 cm

Placa de yeso 13 mm
Perfil metálico 15 mm
Barrera de vapor
Lana mineral 120 mm
Montante entramado 45/120 intereje 400 mm
Tablero OSB 9 mm
Lámina impermeable/transpirable
Rastrel 22/45
Tarima de madera 22 mm

UM=0,285 W/m2·K Grosor total de muro 23 cm

Placa de yeso 13 mm
Perfil metálico 15 mm
Barrera de vapor
Lana mineral 120 mm
Montante entramado 45/120 intereje 400 mm
Tablero OSB 9 mm
Aislamiento rígido hidrófugo 30 mm
Rastrel 22/45
Tarima de madera 22 mm

UM=0,275 W/m2·K Grosor total de muro portante 24 cm

Placa de yeso 15 mm
Panel contralaminado macizo estructural 85 mm
Barrera de vapor
Panel de fibras de madera aislante 140 mm
Lámina impermeable/transpirable
Fachada ventilada

Casa Barrow de Andrew Maynard

Las obras de Maynard, cada vez más frecuentes, perecen el resultado de una acumulación, depuración y conjunción de recursos presentes en las obras anteriores, con el añadido de algún recurso nuevo, distintivo de la obra en cuestión, y seguramente parte del acervo para las próximas oportunidades... Artículo completo en Arquitectura Arkinetia

Paneles huecos modulares de madera

OBRA Architects - El sistema URBIA está compuesto por paneles de madera huecos y gabinetes. Se trata de un sistema modular que tiene las medidas adecuadas para poder ser transportado y armado en el sitio,de manera vertical u horizontal, con infinitas posibilidades de configuración. Detalles en AMNP - Via Arquitectura Arkinetia Blog.

Planos de casas

En Arkinetia encontrarás planos de muchas casas. Son planos esquemáticos, como los que aparecen en revistas o libros, no planos de construcción. En algunos de ellos encontrarás medidas, pero no es lo normal. En todo caso, lo importante de cualquier plano es que …haya sido diseñado para un lugar específico (ciudad, campo, playa, etc), para una tecnología local (madera, piedra, hormigón, mano de obra más o menos especializada, etc.) y para determinados usuarios, sean estos personas concretas (la familia Fulano) o personas hipotéticas (Estudiante universitario, Grupo familiar básico, Artista plástico, etc.). También es importante que los planos sean coherentes con otras imágenes, fotos, ambientes, etc. También coherentes con una época, y también con una filosofía determinada, que puede estar asociada al propio arquitecto autor del proyecto, al propietario, a una tendencia política, a una escuela artística, o a ciertas modas no siempre despreciables. En arkinetia procuramos resumir en cada artículo la mayor parte de estas variables, que los planos no resulten abstractos sino, por el contrario, reveladores y aglutinadores del resto de la información. A veces esto es posible y a veces no, depende de los datos cedidos por los arquitectos y también, por supuesto, de nuestra capacidad para esta tarea.
Quizás hayas llegado a estas páginas buscando otra cosa, pero si has leído hasta aquí estamos casi seguros que en arkinetia encontrarás muchas cosas que necesitabas. De todos modos, muchas gracias por la atención.

Ver artículos con planos de casas en arquitectura arkinetia.

Observatorio de Aves en Voladizo.

Para el acercamiento a la naturaleza era obvia la necesidad de utilización de un material natural.

Además, las grandes propiedades mecánicas de la madera, en relación a su peso, facilitaron la resolución de una estructura técnicamente atrevida.

Se trata de un observatorio de aves en el Ebro, de cuyo proyecto es autor el arquitecto D Manuel Fonseca Gallegos, con la ingeniería de D José Ramón Negueruela.

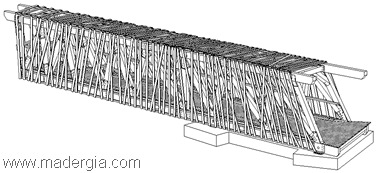

Posee una forma singular, con sección en trapecio, pero resuelta de manera que ninguna de las tres “caras” (superior y laterales) es realmente un plano, sino que se encuentran alabeadas, como se puede observar en las fotos, siendo además las secciones de menor altura según va adentrándose uno en el observatorio. Todo esto ha generado la necesidad de diseñar todos los nudos de unión de manera diferente, no coincidiendo ninguno de las posiciones relativas entre las distintas piezas que lo conforman, ni su ángulo de ataque.

La estructura vuela once metros sobre el río, teniendo una compensación de cuatro metros. Está anclada a la cimentación, resuelta por medio de micropilotes, a través de apoyos articulados.

Está envuelta por un “vendaje” de madera, simulando ser un nido de algún quimérico animal. De esta manera queda integrada en el entorno a la par que permite el acercamiento de los usuarios de manera semioculta, pudiendo ver sin ser vistos.

Fue ensamblada a pie de su emplazamiento, siendo puesta después en su ubicación definitiva mediante el empleo de una grúa autoportante de gran tonelaje.
